NEXOS?
NEXOS?

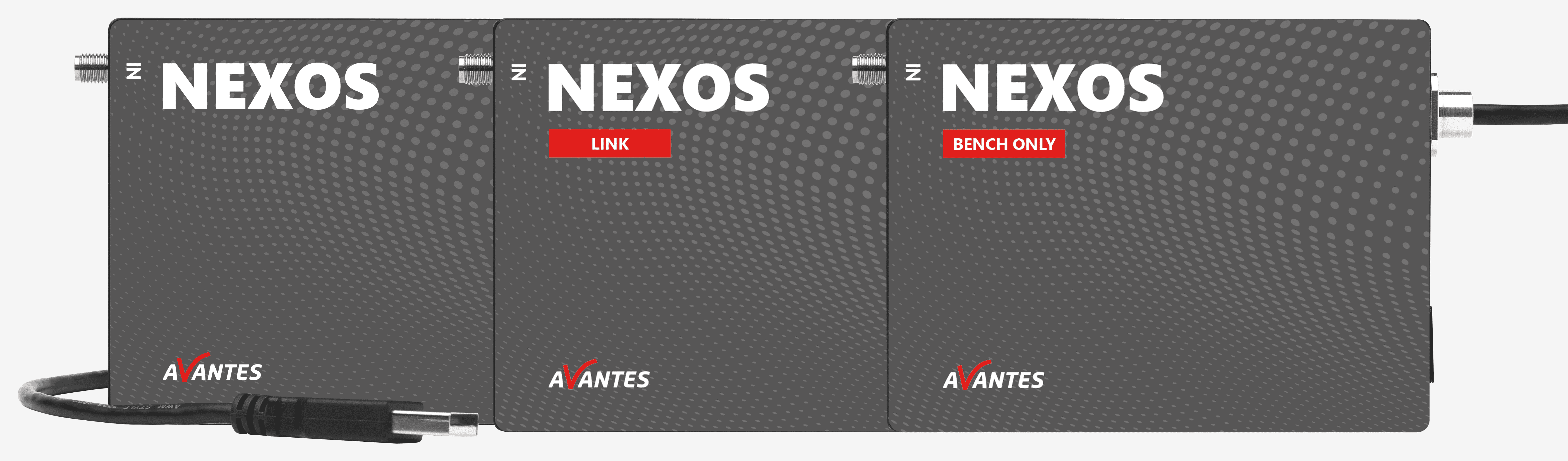

NEXOS?，Compact Line全新光譜儀，在系統集成中的應用中擁有強大的性能。NEXOS?兼容Avantes光源、配件和AvaSoft軟件。NEXOS?是一個性能強大的多功能設備，可以根據您的應用需求進行定制。NEXOS?有三種不同的系列，每一種都是為滿足不同應用需求而設計的。
NEXOS?系列 ：NEXOS?使用USB通信，擁有極快的傳輸速度，良好的雜散光性能,極高的信噪比。您可跟據需求為其配置2048像素或4096像素的探測器，也可為其配置不同尺寸的狹縫。
NEXOS? Link系列：NEXOS? Link支持使用RS232或SPI通信協議，以便您將設備集成到使用不同通信協議的系統中以增強設備的多功能性。
NEXOS? Bench Only系列：
NEXOS? Bench Only使用對稱式Czerny-Turner光學平臺，它只含有光學器件和探測器，沒有控制電路。您可將您的電子元件與其融入來實現更靈活，更個性化的定制。
技術數據
NEXOS?系列
| AvaSpec-NXS2048CL | AvaSpec-NXS4096CL | |
| 光學平臺 | 對稱Czerny-Turner，75mm焦距; NEXOS? 光學平臺 | |
| 波長范圍 | 190 - 1100 nm，取決于光譜儀配置 | |
| 雜散光 | 0.1 - 1% ，取決于光譜儀配置 | |
| 探測器 | 濱松S11639，CMOS，2048像素（14x200 μm） | 濱松S13496，CMOS，4096像素（7x200μm） |
| 信噪比 | 375:1 | 365:1 |
| 動態范圍 | 4500 | |
| 暗噪聲 | 15 cnts | |
| AD 轉換器 | 16-bit, 6 MHz | |
| 積分時間 | 9 μs – 30 s | |
| 通信接口 | USB 2.0通信協議 (480Mbps) / USB-A接口，數據線長38cm | |
| 采樣速率（板卡平均） | 0.36 ms /scan | 0.70 ms/scan |
| 數據傳輸速度 | 0.79 ms /scan | 1.12 ms/scan |
| 數字I/O接口 | 5 個雙向可編程 I/O接口; 1個模擬輸出, 1個模擬輸入, 1x5V | |

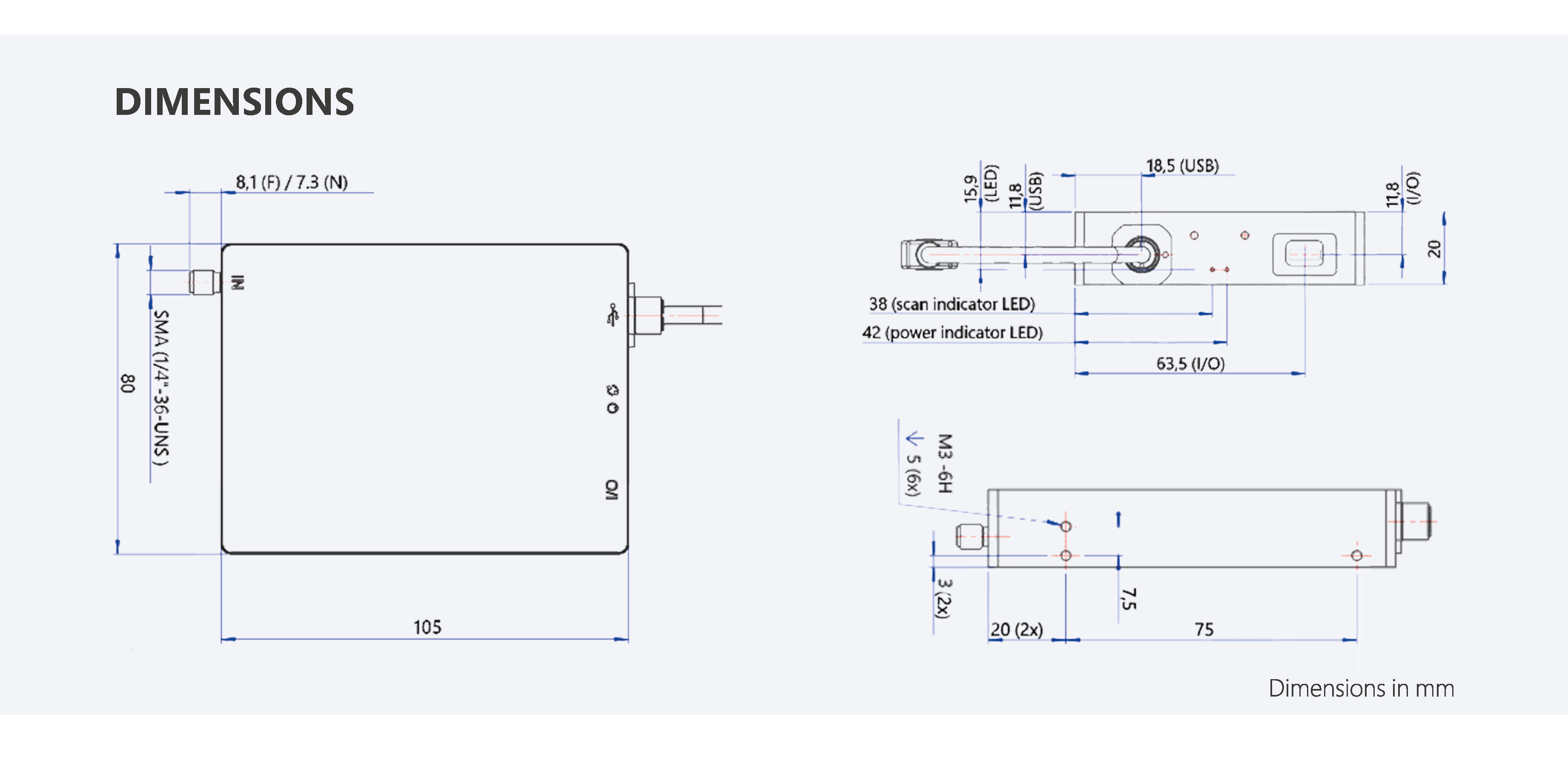

| 外型尺寸，重量 | 105 x 80 x 20 mm, 277.5 g | |
| 電源要求 | 默認USB電源, 500 mA | |
| 工作溫度范圍 | 5-55 °C | |
NEXOS? Link系列
| AvaSpec-NXS2048CL | AvaSpec-NXS4096CL | |
| 光學平臺 | 對稱式 Czerny-Turner 光路, 焦距75 mm; NEXOS? 光學平臺 | |
| 波長范圍 | 190 - 1100 nm，取決于光譜儀配置 | |
| 雜散光 | 0.1 - 1%，取決于光譜儀配置 | |
| 探測器 | 濱松 S11639, CMOS, 2048像素 (14x200 μm) | 濱松 S13496, CMOS, 4096像素 (7x200μm) |
| 信噪比 | 375:1 | 365:1 |
| 動態范圍 | 4500 | |
| 暗噪聲 | 15 cnts | |
| AD 轉換器 | 16-bit, 6 MHz | |
| 積分時間 | 9 μs – 30 s | |
| 通信接口 | RS232或SPI, 需要獨立電源連接 | |
| 數字 I/O 接口 | 5 個雙向可編程I/O; 1 個模擬輸出, 1 個模擬輸入, 1x5V | |
| 外型尺寸，重量 | 105 x 80 x 20 mm, 277.5 g | |
| 電源要求 | 獨立電源 | |
| 工作溫度范圍 | 5-55 °C | |
NEXOS? Bench Only系列
| AvaSpec-NXS2048CL | AvaSpec-NXS4096CL | |
| 光學平臺 | 對稱式 Czerny-Turner 光路, 焦距75 mm; NEXOS? 光學平臺 | |
| 波長范圍 | 190 - 1100 nm，取決于光譜儀配置 | |
| 雜散光 | 0.1 - 1%，取決于光譜儀配置 | |
| 探測器 | 濱松S11639, CMOS, 2048像素 (14x200 μm) | 濱松S13496, CMOS, 4096像素 (7x200μm) |
| 外型尺寸，重量 | 105 ×80×20mm, 277.5g | |
| 工作溫度范圍 | 5-55 °C | |
| 通信接口 | 通過ZIF排線直連 | |
光柵選擇表
| 可用范圍 (nm) | 光譜范圍 | 線/mm | 閃耀波長 (nm) | 訂購信息 | |
| UV/VIS/NIR | 190-1160** | 910** | 300 | 300 | MN0300-0.30 |
| UV/VIS | 190-850 | 544-540* | 600 | 300 | MN0600-0.30 |
| UV | 190-750 | 261-256* | 1200 | 250 | MN1200-0.25 |
| UV | 190-650 | 168-152* | 1800 | UV | MN1800-0.25 |
| UV | 190-580 | 121-103* | 2400 | UV | MN2400-0.25 |
| UV | 190-400 | 72-57* | 3600 | UV | MN3600-0.25 |
| UV/VIS | 250-850 | 536-532* | 600 | 400 | MN0600-0.40 |
| VIS/NIR | 300-1160** | 800** | 300 | 500 | MN0300-0.50 |
| VIS | 360-1000 | 529-519* | 600 | 500 | MN0600-0.50 |
| VIS | 300-800 | 247-216* | 1200 | 500 | MN1200-0.50 |
| VIS | 350-750 | 147-121* | 1800 | 500 | MN1800-0.50 |
| VIS | 350-640 | 96-89* | 2400 | VIS | MN2400-0.50 |
| NIR | 500-1050 | 515-506* | 600 | 750 | MN0600-0.75 |
| NIR | 500-1050 | 210-2-4* | 1200 | 750 | MN1200-0.75 |
| NIR | 600-1160 | 339-300* | 830 | 800 | MN0830-0.80 |
| NIR | 600-1160** | 500** | 300 | 1000 | MN0300-1.00 |
| NIR | 600-1160 | 500 | 600 | 1000 | MN0600-1.00 |
* 取決于光柵的起始波長；波長越長，色散越大，選擇范圍越小。
** 并非所有像素都將用于可用范圍。
光譜儀分辨率表
AvaSpec-NXS2048CL
| 狹縫尺寸(μm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 光柵300線/mm | 1.0 | 1.4 | 2.25 | 4.8 | 9.2 | 21.3 |
| 光柵600線/mm | 0.40-0.53* | 0.7 | 1.2 | 2.4 | 4.6 | 10.8 |
| 光柵830線/mm | 0.32 | 0.48 | 0.93 | 1.7 | 3.4 | 8.5 |
| 光柵1200線/mm | 0.20-0.28* | 0.27-0.38* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 光柵1800線/mm | 0.10-0.18* | 0.20-0.29* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 光柵2400線/mm | 0.09-0.13* | 0.13-0.17* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 光柵3600線/mm | 0.06-0.08* | 0.10 | 0.19 | 0.4 | 0.8 | 1.8 |
*取決于光柵的起始波長；波長越長，色散越大，分辨率越高。
AvaSpec-NXS4096CL
| 狹縫尺寸(μm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 光柵300線/mm | 0.50-0.70 | 1.4 | 2.25 | 4.8 | 9.2 | 21.3 |
| 光柵600線/mm | 0.30-0.36* | 0.7 | 1.2 | 2.4 | 4.6 | 10.8 |
| 光柵830線/mm | 0.25 | 0.48 | 0.93 | 1.7 | 3.4 | 8.5 |
| 光柵1200線/mm | 0.14-0.18* | 0.27-0.38* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 光柵1800線/mm | 0.09-0.11* | 0.20-0.29* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 光柵2400線/mm | 0.07-0.09* | 0.13-0.17* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 光柵3600線/mm | 0.05-0.06* | 0.10 | 0.19 | 0.4 | 0.8 | 1.8 |
*取決于光柵的起始波長；波長越長，色散越大，分辨率越高。
訂購信息
訂購信息
NEXOS?系列
| 產品名稱 | 產品信息 |
| AvaSpec-NXS2048CL | NEXOS?，75 mm 焦距，2048像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫 |
| AvaSpec-NXS4096CL | NEXOS?，75 mm 焦距，4096像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫 |
| *OEM AvaSpec-NXS2048CL | OEM NEXOS?，75 mm 焦距，2048像素CMOS探測器，USB2 供電接口， 包括 DCL，消二級衍射濾光片，固定狹縫 |
| *OEM AvaSpec-NXS4096CL | OEM NEXOS?，75 mm 焦距，4096像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，固定狹縫 |
* 僅限 OEM 客戶
NEXOS? Link系列
| 產品名稱 | 產品信息 |
| OEM AvaSpec-NXS2048CL- RS232 | OEM NEXOS?，75mm 焦距，2048像素CMOS探測器，RS232通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
| OEM AvaSpec-NXS4096CL- RS232 | OEM NEXOS?，75mm 焦距，4096像素CMOS探測器，RS232通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
| OEM AvaSpec-NXS2048CL- SPI | OEM NEXOS?，75mm 焦距，2048像素CMOS探測器，SPI通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
| OEM AvaSpec-NXS4096CL- SPI | OEM NEXOS?，75mm 焦距，4096像素CMOS探測器，SPI通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
NEXOS? Bench Only系列
| 產品名稱 | 產品信息 |
| AvaBench-NXS2048CL-U3 | OEM NEXOS?，75mm 焦距，2048像素CMOS探測器，包括 DCL，消二級衍射濾光片，固定狹縫 |
| AvaBench-NXS4096CL-U3 | OEM NEXOS?，75mm 焦距，4096像素CMOS探測器，包括 DCL，消二級衍射濾光片，固定狹縫 |
選項
NEXOS?系列
| 產品名稱 | 產品信息 |
| SLIT-XX-PRS | 可更換狹縫，適配沒有配置OSF的NEXOS?，狹縫尺寸指定XX = 10, 25, 50, 100, 200, 500 μm |
| SLIT-XX-PRSF | 可更換狹縫，適配已配置OSF的NEXOS?，狹縫尺寸指定XX = 10, 25, 50, 100, 200, 500 μm |
| *SLIT-XX-P | 固定狹縫的NEXOS?，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm |
| OSC | 消二級衍射濾光片對應光柵-MN 0600-0.50 |
| OSC-UA | 消二級衍射濾光片對應光柵-MN 0300-0.30/MN 0300-0.50 |
| OSC-VA | 消二級衍射濾光片對應光柵-MN 0600-0.50 |
| OSF-YYY-3 | 消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍 |
| DCL | 靈敏度增強透鏡 |
* 僅限 OEM 客戶
**Avantes將根據應用配置選擇所需的二級衍射濾光片
NEXOS? Link系列
| 產品名稱 | 產品信息 |
| SLIT-XX-P | 固定狹縫的NEXOS?，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm |
| OSC | 消二級衍射濾光片對應光柵-MN 0600-0.50 |
| OSC-UA | 消二級衍射濾光片對應光柵-MN 0300-0.30/MN 0300-0.50 |
| OSC-UB | 消二級衍射濾光片對應光柵-MN 0600-0.50 |
| OSF-YYY-3 | 消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍 |
| DCL | 靈敏度增強透鏡 |
*Avantes將根據應用配置選擇所需的消二級衍射濾光片選項。
NEXOS? Bench Only系列
| 產品名稱 | 產品信息 |
| SLIT-XX-P | 固定狹縫的NEXOS?，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm |
| OSC | 消二級衍射濾光片對應光柵-MN 0600-0.50 |
| OSC-UA | 消二級衍射濾光片對應光柵-MN 0300-0.30/MN 0300-0.50 |
| OSC-UB | 消二級衍射濾光片對應光柵-MN 0600-0.50 |
| OSF-YYY-3 | 消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍 |
| DCL | 靈敏度增強透鏡 |
*Avantes將根據應用配置選擇所需的消二級衍射濾光片選項。
